Este post documenta o que aprendi ao implementar um sistema de inferência CV para segmentação, classificação e mensuração métrica de feridas crônicas. O foco é arquitetura, algoritmos e decisões de engenharia.

Este post resume o que estudei, aprendi, e apliquei ao longo desse caminho.

O problema: de pixels a centímetros

Avaliar feridas crônicas envolve duas tarefas distintas de visão computacional:

Segmentação — encontrar exatamente onde está a lesão na imagem.
Classificação — inferir sinais clínicos (infecção, exsudato, etc.).

Mas há um terceiro desafio, que só aparece quando você coloca o sistema no mundo real: como converter pixels em centímetros? Sem escala espacial, uma máscara bonita ainda não responde à pergunta que importa: qual é a área da ferida?

Esse detalhe mudou completamente minha forma de pensar sobre CV.

1. Arquitetura do sistema

O pipeline é distribuído em três camadas:

Camada	Stack	Responsabilidade
Mobile	React Native / Expo	Captura, upload via presigned URL S3
Backend	NestJS + MongoDB	Auth JWT, metadados clínicos, orquestração
CV Service	FastAPI + PyTorch/OpenCV	Inferência, pós-processamento, geometria, calibração

O serviço CV expõe POST /infer (JSON { image_url } ou multipart file), autenticado via header x-api-key, com cache Redis (SHA-256 do payload) e rate limiting (60 req/min).

Além dos algoritmos, aprendi a estruturar um serviço de inferência de produção:

FastAPI como microserviço de CV, separado do backend NestJS.
Orquestrador que coordena segmentação, classificação, calibração e medição.
Modo debug que salva artefatos intermediários (01–09 + meta.json) para inspecionar cada etapa.
Erros tipados com mensagens técnicas e amigáveis para o frontend.
Cache Redis e rate limiting para uso em produção.
Testes unitários para detecção ArUco, geometria, pós-processamento e validação.

A lição: em CV aplicada, observabilidade importa tanto quanto acurácia. Sem debug visual, você debugga no escuro.

Dois modelos rodam em produção:

Segmentação: U-Net + EfficientNet-B3 → TorchScript (torch.jit.trace)
Classificação: EfficientNet-B3 (timm) → ONNX opset 17 com batch dinâmico

2. Treinamento

2.1 Segmentação

Para segmentação, usei uma U-Net com encoder EfficientNet-B3, pré-treinado no ImageNet, via segmentation_models_pytorch. A escolha faz sentido: EfficientNet oferece um bom equilíbrio entre capacidade e eficiência, e a U-Net é o padrão de ouro para máscaras semânticas.

smp.Unet(

encoder_name="efficientnet-b3",

encoder_weights="imagenet",

in_channels=3,

classes=1,

)

Hiperparâmetro	Valor
Loss	`DiceLoss(mode="binary")`
Optimizer	AdamW, lr = 1e-3
Batch size	4
Image size	512×512
Early stopping	patience = 5 (maximize val Dice)
Mixed precision	AMP (`GradScaler`)

Augmentações (albumentations):

A.Resize(512, 512)

A.HorizontalFlip(p=0.5)

A.VerticalFlip(p=0.2)

A.RandomRotate90(p=0.5)

A.ShiftScaleRotate(shift_limit=0.05, scale_limit=0.1, rotate_limit=20, p=0.5)

A.ColorJitter(p=0.3)

A.Normalize()

O que aprendi no treinamento

Dice Loss funciona melhor que BCE pura para classes desbalanceadas, feridas geralmente ocupam uma fração pequena da imagem.
Mixed precision (AMP) reduz uso de memória e acelera o treino sem perda perceptível de qualidade.
Augmentações (flip, rotação, color jitter, shift/scale) são essenciais, mas insuficientes se o dataset não refletir condições reais de captura.
Métricas como IoU e Dice no validation set são úteis, mas não garantem nada em fotos mobile com flash, sombra ou compressão JPEG agressiva.

Exportei o modelo para TorchScript, o que me ensinou que o caminho treino → produção tem requisitos próprios: normalização idêntica, tamanho de entrada fixo e cuidado com operadores suportados na exportação.

2.2 Classificação

EfficientNet-B3 via timm, BCEWithLogitsLoss, lr = 3e-4, batch = 8, image size = 384. Métrica: F1.

2.3 Export

# TorchScript (seg)

scripted = torch.jit.trace(model, dummy_input)  *# dummy: (1, 3, 512, 512)*

# ONNX (cls)

torch.onnx.export(..., opset_version=17, dynamic_axes={"input": {0: "batch"}})

Constraint crítico: a normalização e o resize da inferência devem ser idênticos ao treino. Qualquer divergência degrada a distribuição de logits da U-Net e desloca o threshold ótimo de binarização.

3. Pipeline de inferência (orquestrador)

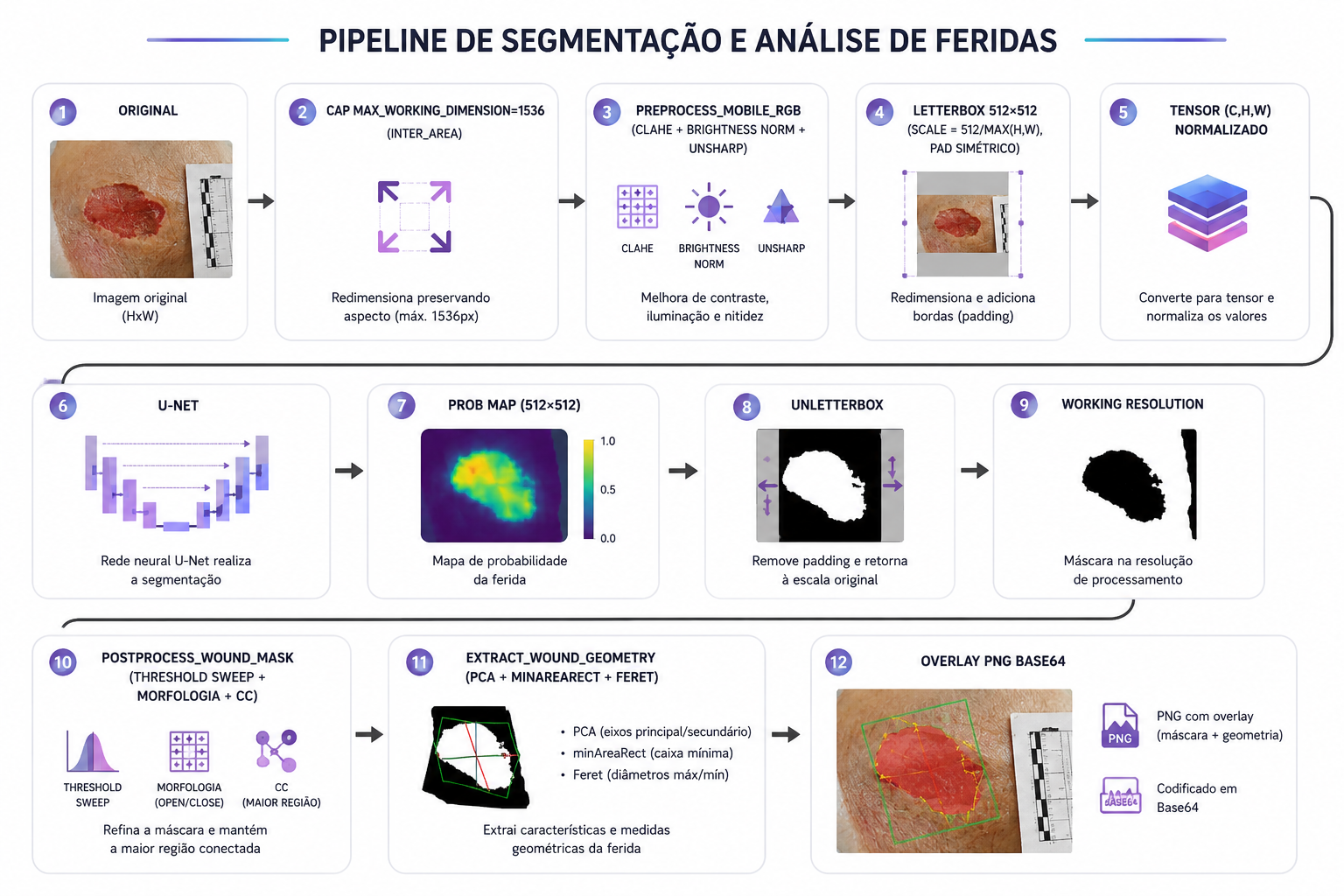

Fluxo completo em run_inference_pipeline():

original (HxW) → cap MAX_WORKING_DIMENSION=1536 (INTER_AREA) → preprocess_mobile_rgb (CLAHE + brightness norm + unsharp) → letterbox 512×512 (scale = 512/max(h,w), pad simétrico) → tensor (C,H,W) normalizado → U-Net → prob map (512×512) → unletterbox → working resolution → postprocess_wound_mask (threshold sweep + morfologia + CC) → extract_wound_geometry (PCA + minAreaRect + Feret) → overlay PNG base64

A mesma informação de forma mais bonita:

3.1 Letterbox / Unletterbox

Dado target_size = 512:

scale = target_size / max(h, w)

content_w = round(w * scale)

content_h = round(h * scale)

pad_left = (512 - content_w) // 2

pad_top  = (512 - content_h) // 2

A máscara inferida é recortada da região [pad_top:pad_top+content_h, pad_left:pad_left+content_w] e redimensionada para (working_h, working_w) com INTER_NEAREST (preserva binarização).

Por que importa: resize direto para 512×512 distorce aspect ratio e altera a geometria da ferida. Letterbox mantém proporções; o custo é propagar LetterboxMeta (scale, pad_left, pad_top) em todo o pipeline.

3.2 Pré-processamento mobile

Aplicado no espaço LAB (preserva crominância):

CLAHE no canal L: clipLimit=2.0, tileGridSize=(8,8)
Normalização de brilho: se mean(gray) < 90 ou > 200, escala por α = clip(128/mean, 0.85, 1.15)
Unsharp mask: out = 1.25·img - 0.25·GaussianBlur(img, σ=1.0)

Ativado via MOBILE_IMAGE_PREPROCESS=true. Não altera geometria — apenas distribuição de intensidade.

4. Pós-processamento de máscara

Entrada: mapa probabilístico P ∈ [0,1]^{H×W}. Saída: máscara binária + contorno + geometry_confidence.

Em vez de um threshold fixo, implementei um sweep automático (0.35, 0.40, 0.45, 0.50, 0.55) que escolhe o valor que gera componentes utilizáveis. Depois:

Morfologia leve para fechar buracos sem fragmentar a região.
Análise de componentes conectados com filtros de plausibilidade (área, aspect ratio, compactness, solidity).
Fallback para regiões pequenas mas clinicamente plausíveis quando nenhum componente “estrito” passa nos critérios.

4.1 Threshold sweep

sweep = [0.35, 0.40, 0.45, 0.50, 0.55] # default produção

binary_t = (GaussianBlur(P, k=3) > t).astype(uint8)

Para cada t, computa score baseado em componentes conectados utilizáveis. Seleciona o threshold com melhor score.

Observação empírica: threshold 0.65 (comum em papers) produz máscaras vazias em fotos mobile com logits calibrados para distribuição diferente do val set. Default de produção: 0.40.

4.2 Morfologia

open: kernel 3×3, 1 iteração (remove ruído pontual)

close: kernel 5×5, 1 iteração (fecha buracos internos)

Parâmetros tunáveis via env (MASK_OPEN_KERNEL, MASK_CLOSE_KERNEL).

4.3 Seleção de componentes conectados

cv2.connectedComponentsWithStats → filtros em cascata:

Filtro	Default	Função
`max_area_fraction`	0.50	Rejeita blob > 50% da imagem
`max_aspect_ratio`	10.0	Rejeita estruturas filamentares
`min_compactness`	0.04	`4π·A / P²` — rejeita formas irregulares demais
`min_solidity`	0.15	`A / A_convex_hull`
`min_area_fraction`	0.0002	Área mínima relativa
`min_dimension_px`	12	Dimensão mínima do bbox

Seleção em 3 níveis:

Strict — passa todos os filtros
Relaxed — filtros parcialmente relaxados
Plausible fallback — se única candidata razoável, aceita região pequena (MASK_ALLOW_PLAUSIBLE_FALLBACK=true)

Isso evita o cenário clássico: modelo acerta parcialmente a ferida, mas CC analysis descarta o único componente válido.

4.4 Validação pré-geometria

Antes de extrair contorno, validate_wound_presence() verifica se prob_max e area_fraction@0.5 excedem limites mínimos. Falha → WoundNotDetectedError com prob_max no payload técnico.

Aprendi que pós-processamento é metade do produto em segmentação médica. O modelo diz onde provavelmente está a ferida; o pipeline decide o que mostrar ao clínico.

5 CLAHE

O Contrast Limited Adaptive Histogram Equalization melhora contraste local em fotos com sombras ou pele escura/clara desigual. É processamento clássico de CV, mas faz diferença real antes da inferência neural.

6. Análise de coloração tecidual

Esta foi uma das partes mais interessantes do projeto: traduzir cor percebida em percentuais clínicos sem treinar um classificador de cor separado.

6.1 Fundamentação clínica

Na prática de curativos, a coloração do leito da ferida orienta conduta. O sistema mapeia pixels para seis categorias inspiradas na escala RYB (Red-Yellow-Black), estendida com roxo e branco:

Classe	Interpretação clínica (heurística)
Vermelho	Granulação — tecido de cicatrização
Amarelo	Esfacelo — possível necessidade de desbridamento
Preto	Necrose/eschar — desbridamento
Roxo	Hematoma/equimose perilesional
Branco	Tecido pálido/isquêmico, biofilme
Outros	Pixels que não se encaixam nas regras

A API retorna isso via WoundColorAnalysis (Pydantic), com valores em percentual (0–100) arredondados a 2 casas:

class WoundColorAnalysis(BaseModel):
  vermelho: float   # granulação
  amarelo: float    # esfacelo/infecção
  preto: float      # necrose
  roxo: float       # hematoma
  branco: float     # isquêmico/biofilme
  outros: float

No mobile, os percentuais alimentam a tela de nova ferida, o TissueColorPieChart e a seção de evolução temporal (WoundEvolutionSection), permitindo comparar coloração entre capturas do mesmo paciente.

6.2 Pipeline de ROI para coloração

Função: analyze_wound_colors(image_rgb, mask_prob).

Passo 1 — Alinhamento e binarização permissiva

mask_aligned = align_mask_to_image(image, mask, "analyze_wound_colors")
binary = (mask_aligned > 0.20).astype(uint8)  # threshold baixo: incluir bordas difusas

A análise só é chamada após validate_wound_presence(), então o threshold de 0.20 (vs 0.40 da geometria) é intencional: captura toda a região provável de ferimento, incluindo halos de baixa confiança na borda.

Passo 2 — Limpeza morfológica

MORPH_CLOSE(kernel 3×3, 1 iter)
MORPH_OPEN(kernel 3×3, 1 iter)
→ largest connected component

Passo 3 — Máscara de borda

Remove 1% das margens da imagem para evitar contaminação por pele circundante ou artefatos de borda:

margin_h = max(1, int(h * 0.01))
margin_w = max(1, int(w * 0.01))
edge_mask[0:margin_h, :] = 0
edge_mask[h-margin_h:, :] = 0
# idem para colunas
binary = binary * edge_mask

Passo 4 — Fallback

Se wound_pixels == 0 após filtros, reutiliza mask > 0.15 sem máscara de borda, evita retorno zerado em feridas pequenas ou próximas à borda do frame.

6.3 Classificação pixel a pixel (HSV + RGB)

Conversão para HSV OpenCV:

image_hsv = cv2.cvtColor(image_rgb, cv2.COLOR_RGB2HSV)
# H ∈ [0, 179], S ∈ [0, 255], V ∈ [0, 255]
# Normalização: h/179, s/255, v/255

Para cada pixel (r,g,b) e (h,s,v) dentro da ROI:

intensity = (r + g + b) / 3
max_rgb   = max(r, g, b)
min_rgb   = min(r, g, b)

Ordem de decisão (first-match wins — evita ambiguidade):

Preto → Branco → Roxo → Vermelho → Amarelo → Outros

Preto (necrose)

if v < 0.12 or (intensity < 0.15 and max_rgb < 0.2):
    → preto
elif v < 0.18 and intensity < 0.20 and s < 0.25:
    → preto

Prioridade máxima: sombras profundas e tecido necrótico têm valor HSV baixo.

Branco (isquêmico / biofilme)

elif s < 0.12 and v > 0.65:
    → branco
elif s < 0.18 and v > 0.75 and max_rgb > 0.7:
    → branco
elif s < 0.20 and v > 0.70 and |r-g| < 0.1 and |g-b| < 0.1:
    → branco  # tons acinzentados claros

Baixa saturação + alto valor = tecido pálido ou esbranquiçado.

Roxo (hematoma) Regras HSV e RGB combinadas:

elif 0.68 <= h <= 0.92 and s > 0.25 and v > 0.2:
    → roxo
elif r > 0.35 and b > 0.35 and g < 0.35 and s > 0.18:
    → roxo  # R e B dominantes, G suprimido

Vermelho (granulação)

elif (h < 0.04 or h > 0.96) and s > 0.35 and v > 0.25:
    → vermelho  # matiz no extremo do círculo H (vermelho puro)
elif r > 0.55 and r > g*1.25 and r > b*1.25 and s > 0.25:
    → vermelho  # dominância de R no RGB
elif r > 0.50 and r > g*1.2 and s > 0.30 and 0.2 < v < 0.5:
    → vermelho  # granulação mais escura

Amarelo (esfacelo)

elif 0.12 <= h <= 0.28 and s > 0.35 and v > 0.3:
    → amarelo
elif r > 0.45 and g > 0.45 and b < 0.35 and s > 0.25:
    → amarelo  # R+G altos, B baixo
elif 0.28 <= h <= 0.40 and s > 0.30 and g > r and g > b:
    → amarelo  # amarelo-esverdeado (infecção)
elif 0.10 <= h <= 0.25 and s > 0.25 and 0.25 < v < 0.55:
    → amarelo  # esfacelo âmbar/escuro

Outros Pixels que não satisfazem nenhuma regra acima.

6.4 Agregação

total = len(wound_region)  # pixels na ROI filtrada
color_percentages = {
  'vermelho': (red_count   / total) * 100.0,
  'amarelo':  (yellow_count / total) * 100.0,
  'preto':    (black_count  / total) * 100.0,
  'roxo':     (purple_count / total) * 100.0,
  'branco':   (white_count  / total) * 100.0,
  'outros':   (other_count  / total) * 100.0,
}
# Σ ≈ 100%

6.5 Limitações e aprendizados técnicos

Iluminação domina crominância. Flash direto, sombra e pele circundante alteram (h,s,v) de forma não linear. O código detecta alta variação (std(RGB) > 40) e loga aviso, mas ainda não aplica correção adaptativa de thresholds — ponto de melhoria.

Segmentação ≠ coloração. Um pixel classificado como vermelho pode ser pele saudável se a máscara vazou. A máscara de borda (1%) e o largest CC mitigam, mas não eliminam o problema.

Rule-based vs ML. Escolhi regras explícitas porque:

Interpretabilidade clínica (cada threshold é auditável)
Zero dependência de dataset rotulado por cor
Latência desprezível (~O(n) por pixel na ROI)

O custo: sensibilidade a white balance da câmera e calibração de cor do dispositivo. Um classificador treinado em LAB normalizado ou um modelo multi-classe por patch seria o próximo passo natural.

Dual color space é necessário. HSV isola matiz (útil para vermelho/amarelo/roxo), mas falha em tons acromáticos (preto/branco) — daí as regras RGB complementares com dominância de canal.

Threshold de máscara diferente da geometria. Geometria usa binarização conservadora (0.40 + CC strict); coloração usa 0.20 permissivo. Aprendi que otimizar uma única máscara para ambos os fins é subótimo.

7. Calibração espacial

Sem pixels_per_cm, área em px² não tem unidade clínica. Implementei duas fontes:

7.1 ArUco (default)

Dictionary: DICT_4X4_50

Marker ID: 0 (estrito)

Size: 2.0 cm (lado físico)

Pipeline de detecção:

Grayscale + CLAHE
cv2.aruco.ArucoDetector (compatível com API legada detectMarkers)
Filtra marker_id == 0; se múltiplos, seleciona o de maior perímetro
Ordena cantos: TL → TR → BR → BL
pixels_per_cm = mean(side_lengths_px) / marker_size_cm

Correção de perspectiva (opcional, ARUCO_APPLY_PERSPECTIVE_CORRECTION=true):

src = corners[4×2] (quadrilátero detectado)

side = max(edge) (lado em px)

dst = [[0,0], [side,0], [side,side], [0,side]]

H = cv2.getPerspectiveTransform(src, dst)

rectified = cv2.warpPerspective(image, H, (side, side))

mask' = cv2.warpPerspective(mask, H, ..., INTER_NEAREST)

Homografia planar assume superfície do marcador (e da ferida) aproximadamente coplanar. Violação → erro sistemático em área.

Erros tipados:

marker_not_detected
invalid_marker (ID errado)
calibration_failed (marcador muito pequeno, < ~24 px de lado)

Retry inteligente: se ArUco falha na imagem inteira, re-detecta usando preview binário da máscara como ROI hint.

7.2 Régua clínica (alternativa)

Como alternativa, implementei detecção de régua clínica com CV clássica:

CLAHE → Canny → contornos
Filtra contornos com aspect_ratio > 4.0 (corpo alongado)
minAreaRect → eixo principal
Extrai strip 1D ao longo do eixo (60% da largura)
Perfil de gradiente → detecção de picos periódicos (marcações cm)
pixels_per_cm = median(Δx_entre_picos) / RULER_CM_PER_MAJOR_TICK

Foi fascinante ver que não precisa de deep learning para tudo. Análise de sinais 1D sobre contornos resolve um problema real com interpretabilidade e baixo custo computacional.

Confiança: CV do espaçamento entre picos + número de ticks + aspect ratio.

7.3 Fallback

Se ALLOW_ASSUMED_FOV_FALLBACK=true e calibração falha, usa default_assumed_calibration(image_side_px) — escala heurística baseada no FOV. Não é escala clínica; flag calibration.is_clinical_scale() distingue.

Aprendi que ArUco é elegante na teoria e exigente na prática: o marcador precisa estar visível, plano, bem iluminado e com tamanho mínimo em pixels. Por isso o sistema retorna erros específicos (marker_not_detected, invalid_marker, calibration_failed) em vez de falhar silenciosamente.

8. Extração geométrica

Com a máscara binária e a calibração, extraio métricas clínicas:

Área e perímetro a partir do contorno real.
Comprimento × largura via PCA sobre os pontos do contorno, mais robusto que boundingRect para formas irregulares.
Referência cruzada com minAreaRect e Feret diameter no convex hull.
Dimensão final como mediana robusta entre PCA e retângulo rotacionado.

Entrada: contorno C = {(x_i, y_i)}, calibração {pixel_to_cm, confidence}.

8.1 Métricas primárias (contorno real)

area_px       = cv2.contourArea(C)

perimeter_px  = cv2.arcLength(C, closed=True)

8.2 Dimensões clínicas — PCA 2D

Centro: μ = mean(C)

Matriz de covariância: Σ = cov(C - μ)

Decomposição: Σ = V Λ Vᵀ via np.linalg.eigh

Autovetor v₁ (maior autovalor) = eixo principal:

proj_major = (C - μ) · v₁

major_len  = max(proj_major) - min(proj_major)

proj_minor = (C - μ) · v₂

minor_len  = max(proj_minor) - min(proj_minor)

angle_deg  = atan2(v₁_y, v₁_x) · 180/π

8.3 Referência cruzada

minAreaRect(C) → (rect_major, rect_minor, rect_angle)
Feret diameter no convex hull: (feret_max, feret_min)

Dimensão final:

width_px  = median(pca_major, rect_major)

height_px = median(pca_minor, rect_minor)

Motivação: cv2.boundingRect superestima feridas alongadas e rotacionadas. PCA captura orientação; mediana entre PCA e minAreaRect reduz sensibilidade a outliers no contorno.

8.4 Conversão métrica

area_cm²      = area_px       × pixel_to_cm²

perimeter_cm  = perimeter_px   × pixel_to_cm

width_cm      = width_px      × pixel_to_cm

height_cm     = height_px     × pixel_to_cm

diameter_cm   = max(width_cm, height_cm)

8.5 Validação geométrica

geometry_confidence = min(calibration_confidence, mask_geometry_confidence)

Checks de plausibilidade (GEOMETRY_REQUIRE_VALID=true):

área mínima em cm²
aspect ratio dentro de limites
solidity/compactness acima de thresholds

Falha → InvalidGeometryError.

9. Taxonomia de erros

O pipeline retorna erros estruturados (HTTP 422) com message (frontend) e message_technical:

Exception	Código	Trigger
`WoundNotDetectedError`	`no_wound_detected`	`prob_max` baixo, área @ 0.5 < threshold
`MarkerNotDetectedError`	`marker_not_detected`	ArUco ausente, `ARUCO_REQUIRED=true`
`InvalidMarkerError`	`invalid_marker`	ID ≠ 0
`CalibrationFailedError`	`calibration_failed`	Marcador inválido / escala não clínica
`InvalidSegmentationError`	`invalid_segmentation`	CC analysis falhou em todos os níveis
`GeometryExtractionError`	`geometry_extraction_failed`	Contorno < 5 pontos
`InvalidGeometryError`	`invalid_geometry`	Validação geométrica falhou

10. Observabilidade e Debug

O sistema possui um modo avançado de observabilidade para facilitar a inspeção de toda a pipeline de segmentação e análise de cores. Quando DEBUG_SEGMENTATION=true, são aplicadas configurações mais permissivas para facilitar a identificação de problemas durante o processamento:

Filtros de Componentes Conectados (CC) relaxados:
- min_solidity = 0.08
- max_aspect_ratio = 20
GEOMETRY_MIN_CONFIDENCE = 0.20

Para cada requisição é criado o diretório debug_outputs/{request_id}/, contendo todos os artefatos intermediários da pipeline:

02_...
...
meta.json

O arquivo meta.json reúne informações detalhadas do processamento, incluindo:

Dimensões de cada etapa da pipeline;
Thresholds utilizados;
Estatísticas da máscara de probabilidade;
Métricas de segmentação;
Diagnósticos completos utilizados pela API.

Além disso, a resposta da API passa a incluir o campo segmentation_debug, contendo informações detalhadas para auxiliar na investigação de falhas.

Cada requisição também propaga um ImagePipelineContext, que registra automaticamente as dimensões produzidas em cada etapa da pipeline (shape_log), permitindo identificar rapidamente desalinhamentos entre a imagem original, a inferência da U-Net e a máscara final.

10.1 Exemplo de `shape_log`

original_loaded:           shape=(3024, 4032, 3)
working_capped:            shape=(1152, 1536, 3)
preprocessed_mobile:       shape=(1152, 1536, 3)
inference_letterboxed:     shape=(512, 512, 3)
predicted_mask_inference:  shape=(512, 512)
mask_working_prob:         shape=(1152, 1536)

Esses registros são fundamentais para diagnosticar problemas como diferenças de escala, padding incorreto, redimensionamentos inadequados e desalinhamentos entre a máscara segmentada e a imagem original.

10.2 Logs da análise de cores

A etapa de análise de cores também possui observabilidade dedicada. Durante a execução são registrados:

Quantidade de pixels analisados;
Número de pixels classificados em cada cor;
Percentuais finais de cada classe.

Exemplo:

🎨 [ColorAnalysis] Pixels analisados: 4821
🎨 [ColorAnalysis] Color counts - Red: 2104, Yellow: 891, Black: 312, ...
🎨 [ColorAnalysis] Final percentages:
{
  'vermelho': 43.6,
  'amarelo': 18.5,
  ...
}

Esses logs permitem validar tanto a qualidade da segmentação quanto a consistência da classificação cromática, tornando o processo de depuração significativamente mais eficiente.

11. Testes automatizados

Cobertura unitária em:

test_aruco_detection.py — detecção, filtro de ID, cálculo de escala
test_ruler_detection.py — picos periódicos, aspect ratio
test_measurement_geometry.py — PCA, Feret, conversão cm
test_segmentation_postprocess.py — threshold sweep, CC fallback
test_pipeline_validation.py — presença de ferida, erros tipados

12. Lições técnicas consolidadas

1. Domain shift mobile >> ganho de arquitetura

Val Dice/IoU em dataset limpo não prediz comportamento em fotos 12 MP com flash, JPEG agressivo e glare. O pipeline de inferência (CLAHE, threshold sweep, CC fallback) compensa mais do que trocar encoder de B3 para B4.

2. Threshold é parâmetro de produção, não de treino

O sweep [0.35…0.55] é configurável via env. Diferentes dispositivos/câmeras exigem calibração empírica do threshold sem retreinar.

3. DL + CV clássica são complementares

Tarefa	Abordagem
Segmentação semântica	U-Net (DL)
Pré-processamento	CLAHE, unsharp (CV clássica)
Binarização robusta	Threshold sweep + morfologia + CC
Escala métrica	ArUco / régua (CV clássica)
Dimensões clínicas	PCA + minAreaRect (álgebra linear)
Correção de perspectiva	Homografia (projective geometry)

4. Propagação de coordenadas é a fonte #1 de bugs

Letterbox → inferência → unletterbox → homografia (opcional) → overlay. Cada transformação precisa de metadados reversíveis. assert_image_mask_aligned() valida shape/dtype antes de geometria.

5. Fail-fast com diagnóstico

Retornar prob_max=0.12 em WoundNotDetectedError é mais útil que retornar máscara vazia silenciosamente. Permite tuning de threshold e detecção de model drift em produção.

6. Export ≠ treino

TorchScript trace congela o grafo para (1,3,512,512). Qualquer mudança de input size ou normalização exige re-export. ONNX com dynamic_axes no batch é mais flexível para classificação.

Stack

PyTorch 2.x + segmentation_models_pytorch + timm
OpenCV 4.7+ (aruco, morfologia, homografia)
FastAPI + uvicorn
TorchScript (seg) / ONNX opset 17 (cls)
Redis (cache + rate limit)
pytest (unit tests)

O que eu faria diferente (e o que recomendo estudar)

Dataset mobile-first — incluir desde o início fotos com flash, blur, glare, fundos clínicos variados e exemplos negativos (pele sã, tatuagens).
Validar IoU em holdout exclusivamente mobile — métricas de desktop enganam.
Não subestimar CV clássica — ArUco, morfologia, CLAHE e análise de contornos são ferramentas maduras que complementam deep learning.
Pensar em falhas desde o design — o sistema precisa dizer por que falhou, não apenas que falhou.
Threshold não é hiperparâmetro de treino — é parâmetro de produto, ajustável por ambiente.

Computer Vision: notas técnicas de um pipeline completa

Computer Vision para avaliação de feridas: notas técnicas de um pipeline end-to-end
